Выбор и расчет параметров клиновых шкивов

Выбор и расчет параметров клиновых шкивов

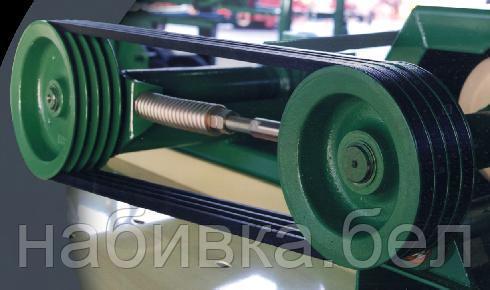

Клиновой шкив является важным элементом в механической передаче мощности и используется в комплекте с клиновым ремнем для передачи вращательного движения между валами. От правильного выбора и расчета параметров шкивов во многом зависят эффективность передачи крутящего момента и срок службы всей приводной системы.

Определение ключевых параметров для подбора шкива

Для подбора клинового шкива ключевыми параметрами являются:

  • Диаметр шкива (D),
  • Профиль шкива (высота и ширина паза),
  • Число канавок (n),
  • Тип ремня (размер, профиль, материал),
  • Угол наклона боковых стенок паза (β),
  • Межосевое расстояние приводов (e),
  • Жесткость подвески двигателя или ведущего вала (для демпфирования вибрации).

Расчёты для подбора оптимальных размеров шкива

Размеры шкива выбираются исходя из следующих соображений:

  • Передаваемая мощность (P) и частота вращения вала (n): эти значения помогут определить размер шкива по специальным таблицам или расчетным формулам.
  • Пропорция диаметров ведущего и ведомого шкивов должна соответствовать желаемому передаточному числу.
  • Минимальный диаметр ведущего шкива не должен быть меньше минимально допустимого для используемого типа ремня (чтобы не происходило чрезмерного изгиба).

Влияние конструкции шкива на его работу

Конструкция шкива влияет на работу привода следующим образом:

  • Угол β паза влияет на коэффициент трения и силу клина, что, в свою очередь, определяет величину передаваемой мощности.
  • Количество и расположение канавок должно обеспечивать равномерное распределение нагрузки на ремень и шкивы.
  • Наличие вылетов и ограничивающих фланцев может потребоваться для предотвращения спада ремня со шкива.
  • Точность изготовления шкива (балансировка, обработка поверхности) напрямую влияет на продолжительность и надежность работы привода.

Примеры расчетов для разных эксплуатационных условий

Подберем шкив для электродвигателя с передаваемой мощностью 5 кВт и частотой вращения 1500 об/мин:

  1. По таблицам подбора для стандартного клинового ремня определяем минимально допустимый диаметр ведущего шкива, например, 100 мм для типа ремня В.
  2. Рассчитываем передаточное число (i), исходя из потребностей приводимого вала. Если ведомый вал должен вращаться с частотой 300 об/мин, то i = 1500/300 = 5.
  3. Определяем необходимый диаметр ведомого шкива. D2 = i * D1, где D1 - диаметр ведущего шкива. То есть, если D1 = 100 мм, то D2 = 5 * 100 мм = 500 мм.

Подбор и расчет параметров клиновых шкивов – это многоступенчатый процесс, который требует знаний в области механики, материаловедения и машиностроения. Каждый параметр шкива должен быть тщательно рассчитан и подобран с учетом всех рабочих условий, чтобы обеспечить долговечную и эффективную работу привода. Неправильный выбор может привести к преждевременным отказам, сбоям и даже авариям, поэтому важно придерживаться строгих инженерных стандартов и использовать опыт профессионалов в процессе подбора оборудования.
