Полное руководство по клиноременным шкивам: размеры, профили и рекомендации по монтажу

Полное руководство по клиноременным шкивам: размеры, профили и рекомендации по монтажу

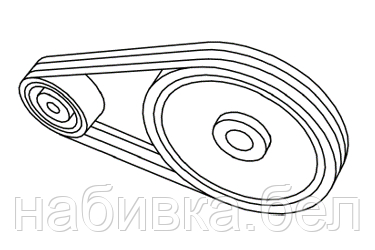

Когда речь заходит об эффективной передаче мощности в механизмах, шкивы с клиновым ремнем выступают в качестве важнейших компонентов, облегчающих этот процесс. Система шкивов с клиновым ремнем представляет собой компактное и экономичное средство передачи мощности от двигателей к вспомогательным компонентам. Для профессионалов в области механики важно понимать размеры, профили, материалы изготовления, а также специальные требования для таких применений, как расточка и коническая втулка. В этой статье рассматриваются эти аспекты клиноременных шкивов, включая преимущества монтажа с помощью зажимных втулок.

Размеры и профили шкивов клиновых ремней:

Размеры шкивов клиновых ремней имеют решающее значение для их надлежащего функционирования. Основные размеры включают наружный диаметр, внутренний диаметр, диаметр шага и ширину ремня. Шкивы сконструированы с учетом различной ширины ремня и его профилей, при этом распространенными профилями являются A, B, C, D и E. Каждый профиль соответствует определенному диапазону мощности и имеет форму, соответствующую геометрии поперечного сечения используемого клинового ремня.

Для точной передачи мощности шкив и ремень должны иметь совместимые размеры и профили. Несоответствие может привести к повышенному износу и неэффективности, что подчеркивает важность правильного выбора, основанного на требованиях к нагрузке и соотношению скоростей.

Материал изготовления:

Шкивы клиновых ремней изготавливаются из различных материалов, каждый из которых обладает определенными преимуществами. Чугун часто используется из-за его долговечности, стойкости к износу и способности гасить вибрации. Стальные шкивы предпочтительны для высокоскоростных или мощных применений благодаря их прочности и стойкости к деформации. Алюминиевые шкивы легче, что делает их идеальными для применений, где важен вес, например, в автомобилестроении.

Для расточки и конических втулок:

Шкивы для расточки предназначены для индивидуальной настройки. Они поставляются без предварительно изготовленного отверстия, что позволяет машинистам просверлить отверстие до точных размеров, необходимых для плотного прилегания к валу. Такая настройка обеспечивает максимальный контакт и эффективность передачи мощности.

С другой стороны, шкивы для конических втулок представляют собой готовое решение для быстрого и надежного соединения с валом. Конические втулки обеспечивают простоту установки и демонтажа, что особенно полезно при техническом обслуживании или при необходимости регулировки. Они обеспечивают надежное сцепление с валом, снижая износ и продлевая срок службы компонентов.

Монтаж с помощью зажимных втулок:

Зажимные втулки, также известные как быстроразъемные или QD-втулки, являются популярным выбором для крепления шкивов клиновых ремней к валу. Эти втулки обеспечивают бесключевой замок, который обеспечивает простой и быстрый монтаж без использования дополнительных компонентов, таких как ключи или установочные винты. Это обеспечивает плотную посадку и сводит к минимуму вероятность проскальзывания или несоосности, что приводит к увеличению срока службы шкива и стабильной производительности.



В области механической передачи энергии выбор правильного клиноременного шкива является ключевым решением. Разбираясь в различных размерах, профилях и материалах, используемых для изготовления этих шкивов, а также в особенностях таких применений, как расточка и монтаж с помощью конических втулок, профессионалы могут обеспечить оптимальную работу и долговечность своего оборудования. Использование зажимных втулок еще раз подчеркивает важность надежной и точной системы монтажа, которая необходима для надежной настройки передачи электроэнергии. При тщательном учете этих факторов клиноременные шкивы могут обеспечить непревзойденную эффективность и производительность в широком спектре промышленных применений.

Всегда помните о необходимости проконсультироваться со знающим поставщиком или производителем при выборе клиноременного шкива для вашего конкретного применения, чтобы обеспечить совместимость и оптимальную производительность. Помня об этих ключевых соображениях, вы будете лучше подготовлены к принятию обоснованного решения, которое повысит эффективность и производительность вашего оборудования.

Мощность, которую может передавать клиновой ремень, обычно указывается производителями для конкретных стандартных условий и может быть скорректирована для различных обстоятельств с помощью поправочных коэффициентов.

Однако, чтобы дать вам представление о том, как выглядела бы таблица для упрощенного сценария, я приведу базовый пример, в котором мы меняем только диаметр шкива и профиль ремня. Пожалуйста, обратите внимание, что значения в этой таблице являются гипотетическими и приведены только в целях иллюстрации. Для получения точных значений вам необходимо обратиться к данным, предоставленным конкретным производителем ремня, или к подробной технической таблице.

Чтобы получить фактические значения передаваемой мощности, учитывайте следующие факторы:

Тип и материал ремня: Разные материалы могут передавать различное количество мощности.
Ширина шкива: Решающее значение имеет не только диаметр, но и ширина торца шкива.
Центробежная сила: При более высоких скоростях вращения центробежная сила снижает способность ремня передавать мощность.
Скорость ремня: Как правило, при более высоких скоростях вращения ремня может передаваться больше мощности.
Коэффициент полезного действия: В зависимости от типа оборудования и его использования необходимо регулировать номинальную мощность с учетом этого коэффициента.

Профиль ремня - Различные профили сечения клиновых ремней, таких как SPZ, SPA, SPB, SPC.
Диаметр шкива - Различные стандартные диаметры для каждого профиля шкива.
Ремень - Указывает профиль клинового ремня.
Обороты в минуту, при которых передается мощность.
Мощность (кВт) для 1 ремня - передаваемая мощность при разных оборотах для одного ремня.
Мощность (кВт) для 2 ремней - передаваемая мощность для двух ремней.
Мощность (кВт) для 3 ремней - передаваемая мощность для трех ремней.
Мощность (кВт) для 4-х ремней - передаваемая мощность для четырехместных ремней.
Пожалуйста, обратите внимание, что фактическая передаваемая мощность зависит от различных параметров, таких как поперечное сечение ремня, диаметр шкива, скорость вращения ремня и характер нагрузки (постоянная, переменная, ударная нагрузка и т.д.). Точные значения обычно получаются из данных производителей или с помощью программного обеспечения для расчета, предоставляемого производителями ремней.

Чтобы указать конкретные значения кВт, вам необходимо обратиться к техническим характеристикам или таблицам номинальной мощности, предоставленным конкретным производителем клиновых ремней и шкивов, которые вы используете. Эти документы содержат необходимую информацию, основанную на стандартах тестирования и проектирования, характерных для данного оборудования.

Если вам нужны точные значения для конкретного применения, я рекомендую ознакомиться с каталогами производителей, поскольку они проведут необходимые испытания, чтобы определить безопасные и эффективные рабочие диапазоны для своих конкретных продуктов.
